電子工作やDIYプロジェクトで、手軽に冷却や加熱を実現したいと思ったことはありませんか？そんな時に非常に便利なのが「ペルチェ素子」です。
今回は、数あるペルチェ素子の中でも、小型ながら扱いやすく、様々な用途で活躍する「TEC1-04902」モジュールに焦点を当て、その仕組み、特徴、使い方、注意点、そして応用例までを徹底的に解説します。
ペルチェ素子とは？魔法のような冷却・加熱の原理
まず、ペルチェ素子とは一体何なのでしょうか？これは、1834年にフランスの物理学者ジャン・シャルル・アタナール・ペルチェによって発見された「ペルチェ効果」を利用した熱電変換素子です。
ペルチェ効果とは、異なる金属や半導体を接合し、電流を流すと、接合面で熱の吸収または放出が起こる現象のことです。
具体的には、電流が一方向に流れると、一方の接合面では熱が吸収されて温度が下がり（冷却）、もう一方の接合面では熱が放出されて温度が上がります（加熱）。
電流の向きを逆にすると、冷却と加熱の面が逆転するという面白い性質を持っています。
ペルチェ素子は、このペルチェ効果を利用して、電気エネルギーを直接熱エネルギーに変換する、小型で軽量な固体素子なのです。
フロンなどの冷媒を使用しないため、環境にも優しいという特長があります。

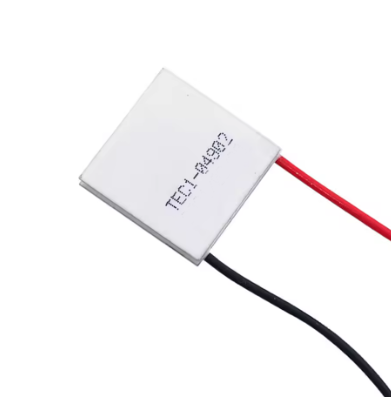

TEC1-04902 モジュールの基本情報
TEC1-04902 は、数多くのペルチェ素子モジュールの中でも、特に小型で低電圧駆動が可能なモデルとして知られています。
型番の「TEC」はThermoelectric Cooler（熱電冷却器）の略で、「1」はシングルステージ（一段型）であることを示しています。
「049」という数字は、素子を構成するp型半導体とn型半導体の対の数を表しており、このモジュールでは49対の半導体素子が直列に接続されています。
「02」は、最大動作電流に関わる内部抵抗値などを示唆しています。
主な仕様（一般的な値）：
- 型番: TEC1-04902
- 素子数: 49対
- 最大動作電圧 (Vmax): 約 5V
- 最大動作電流 (Imax): 約 2A
- 最大冷却能力 (Qcmax): 約 10W (周囲温度や動作条件により変動)
- 最大温度差 (ΔTmax): 約 60～70℃ (無負荷時)
- サイズ: 約 20mm x 20mm x 厚さ 約 3～4mm (製品によって若干の差異あり)
- 動作温度範囲: 約 -50℃ ～ +80℃ (製品によって異なる場合あり)
これらの仕様からわかるように、TEC1-04902 は比較的小さな電力で駆動し、ある程度の冷却・加熱能力と温度差を得られることが特徴です。
入手方法
TEC1-04902という型番の物は入手が難しく、2025年4月時点では電子工作ステーションでしか入手できなさそうです。
尚、5cmサイズの物など、別の型番の物であれば入手は簡単で、Amazonなどでも入手可能です。
TEC1-04902 モジュールの魅力と特徴
TEC1-04902 モジュールは、そのコンパクトさと使いやすさから、様々な電子工作やDIYプロジェクトで重宝されています。その主な魅力と特徴を以下に挙げます。
- 小型・軽量: わずか20mm四方の小さなサイズと数グラムの軽さで、組み込みスペースが限られた用途にも最適です。
- 低電圧駆動: 最大動作電圧が約5Vと低いため、USB電源や小型のバッテリーでも駆動させることができます。これは、モバイル用途や電源の制約があるプロジェクトにおいて大きなメリットとなります。
- 手軽な冷却・加熱: 電流を流すだけで簡単に冷却と加熱を切り替えられるため、複雑な機構や冷媒を必要としません。
- 可逆性: 電流の向きを変えるだけで、冷却面と加熱面が瞬時に反転します。この特性を利用することで、温度制御やヒートポンプのような応用も可能です。
- 静音動作: 機械的な可動部がないため、動作音が非常に静かです。音に敏感な用途や、静かな環境での使用に適しています。
- 比較的安価: 他の冷却・加熱方式と比較して、モジュール自体の価格が比較的安価に入手しやすいです。
- DIY・電子工作に最適: その扱いやすさから、電子工作初心者でも比較的容易に扱うことができ、様々なアイデアを形にするための第一歩として最適です。
TEC1-04902 モジュールの基本的な使い方
TEC1-04902 モジュールを実際に使用する際には、以下の点に注意する必要があります。
- 極性: ペルチェ素子には極性があります。一般的に、リード線が赤色の側がプラス（+）、黒色の側がマイナス（-）です。電流をこの向きに流すと、モジュールの片面が冷却され、反対面が加熱されます。極性を逆にすると、冷却と加熱の面も逆になります。
- 電源: 仕様に合った電圧と電流を供給できる電源を用意する必要があります。TEC1-04902 の場合は、最大5V、2A程度の電源が推奨されます。電流が不足すると、十分な冷却・加熱能力が得られません。
- ヒートシンク: ペルチェ素子の加熱面は、動作中に大量の熱を放出します。この熱を効率的に逃がさないと、素子自体の温度が上昇し、冷却能力が低下するだけでなく、最悪の場合、素子が破損する可能性があります。必ず、加熱面には適切なサイズのヒートシンクを取り付けてください。場合によっては、ファンによる強制空冷も有効です。
- 冷却面の利用: 冷却面を利用する際には、冷却したい対象物と密着させる必要があります。熱伝導グリスなどを塗布することで、熱抵抗を減らし、冷却効率を高めることができます。
- 温度制御: より高度な温度制御を行うためには、温度センサー（サーミスタなど）と組み合わせて、マイコンなどで電流を制御する方法が一般的です。PWM制御などを利用することで、冷却・加熱能力を細かく調整できます。
- 過電流・過電圧保護: ペルチェ素子に過剰な電流や電圧を印加すると、破損の原因となります。電源の選定や制御回路の設計には十分注意してください。
- 結露対策: 冷却面が周囲温度以下になると、結露が発生する可能性があります。特に高湿度な環境で使用する場合は、結露による電気的な短絡や腐食を防ぐための対策が必要です。
TEC1-04902 モジュールの応用例
TEC1-04902 モジュールの小型さと低電圧駆動という特性を活かして、様々な面白いプロジェクトに応用することができます。以下にいくつかの例を紹介します。
- 小型冷蔵庫・保冷庫: 弁当箱サイズの小型冷蔵庫や、飲み物を冷やす保冷庫などをDIYできます。
- スポットクーラー: PCの特定の部品（CPU、GPUなど）をピンポイントで冷却するスポットクーラーを自作できます。
- 小型温調器: 特定の容器や空間の温度を一定に保つ小型の温調器を製作できます。
- 露点計: 空気中の水分量を測定するための露点計の冷却部に利用できます。
- ** Peltier Plate Cooler for Raspberry Pi/Arduino:** Raspberry Pi や Arduino などの小型コンピュータの発熱対策として、専用の冷却プレートを製作できます。
- 自作アイスクリームメーカー: 小型の容器を冷却し、攪拌機構と組み合わせることで、簡易的なアイスクリームメーカーをDIYできます。
- 温度差発電: ペルチェ素子は、温度差を与えることで微弱な電力を発生させることも可能です。廃熱を利用した発電実験などに利用できます。
- サーマルカメラの温度基準: サーマルカメラの温度基準となる黒体炉の温度制御に利用できます。
- 理科実験: ペルチェ効果を демонстрация するための実験器具として活用できます。
これらの例はほんの一部であり、アイデア次第でさらに多様な応用が可能です。
TEC1-04902 モジュールを選ぶ際の注意点
TEC1-04902 モジュールは非常に便利ですが、用途によっては他のペルチェ素子モジュールの方が適している場合があります。選ぶ際には以下の点を考慮しましょう。
- 必要な冷却・加熱能力: より大きな冷却・加熱能力が必要な場合は、より大きな電流や電圧で駆動する、素子数の多いモジュールを検討する必要があります。
- 必要な温度差: より大きな温度差が必要な場合は、多段式のペルチェ素子モジュールを検討する必要があります。ただし、多段式は効率が低くなる傾向があります。
- 動作電圧・電流: 使用する電源の能力に合わせて、適切な動作電圧・電流のモジュールを選びましょう。
- サイズ: 組み込みスペースに合わせて、適切なサイズのモジュールを選びましょう。
- 価格: 用途や予算に合わせて、最適な価格帯のモジュールを選びましょう。
まとめ：TEC1-04902 で広がる熱制御の可能性
ペルチェ素子モジュール TEC1-04902 は、小型ながらパワフルな冷却・加熱能力を持ち、低電圧で駆動できるという魅力的な特性を備えています。
その扱いやすさから、DIYや電子工作の分野で幅広く活用されており、様々なアイデアを形にするための強力なツールとなります。
この記事を参考に、TEC1-04902 モジュールの仕組みや使い方を理解し、あなたのクリエイティブなプロジェクトにぜひ活用してみてください。
きっと、これまで想像もしなかったような面白いものが生まれるはずです。
