近年、IoTデバイスの普及やビッグデータ分析の重要性が増すにつれて、センサーデータの収集やログ記録のニーズが高まっています。
特に、ArduinoやESP32/ESP8266といったマイクロコントローラーを使った電子工作やプロトタイピングの現場では、いかに効率的かつ永続的にデータを保存するかが課題となっています。
そこで登場するのが、microSDカードシールドモジュールです。
このモジュールは、マイコンの内蔵メモリでは不足しがちなデータ保存容量を補い、電源OFF後もデータが保持される非揮発性を実現します。
本記事では、microSDカードシールドモジュールの基本から、その機能、選び方、そして具体的な活用事例までを徹底的に解説します。
あなたのプロジェクトに「データ保存」という強力な武器を加え、次のレベルへステップアップしましょう！
microSDカードシールドモジュールとは？その基本を理解する

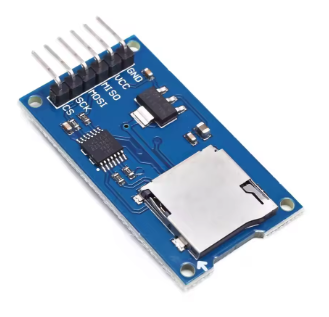

microSDカードシールドモジュールとは、その名の通り、microSDカードをマイクロコントローラーボード（Arduino Uno, ESP32, ESP8266など）に接続するためのインターフェースモジュールです。
通常、小型のPCB（プリント基板）上にmicroSDカードスロット、電圧レギュレーター、レベル変換回路、そしてSPI通信に必要なピンが配置されています。
主な役割とメリット
このモジュールの導入により、電子工作プロジェクトは以下のような大きなメリットを享受できます。
- 大容量データストレージの実現： 数KBから数GB、あるいはそれ以上のmicroSDカードを使用できるため、数時間のセンサーデータ、画像、音声ファイルなど、内蔵メモリでは到底保存できないような大容量のデータを記録できます。
- 非揮発性データ保存： 電源が切れてもデータが失われないため、長期的なデータロギングやシステム設定の保存に最適です。災害監視、環境モニタリング、スマート農業など、電源が不安定になりがちな環境でもデータの連続性を保てます。
- PCとの連携が容易： 記録されたmicroSDカードをPCに直接差し込むだけで、簡単にデータを読み込み、分析、共有できます。特別なソフトウェアや複雑な通信プロトコルは不要です。
- プロジェクトの柔軟性向上： ファームウェアの書き換えなしに、microSDカード内の設定ファイルを編集することで、デバイスの動作パラメータを変更できます。これにより、現場での調整やアップデートが格段に容易になります。
- リアルタイムログ記録： デバッグ情報やシステムの状態をリアルタイムでmicroSDカードに書き込むことで、問題発生時の原因究明や性能分析に役立ちます。シリアルモニタだけでは追いきれない膨大なログも効率的に記録できます。
- 安い: 一見難しそうなSDカード読み込みですが、とても簡単で、尚且つ安価に入手可能です。Amazonや楽天市場でも数百円と、手軽に入手可能です。
microSDカードシールドモジュールの主要機能と技術的側面
microSDカードシールドモジュールは、ただSDカードを挿すだけでなく、マイコンとの連携をスムーズにするための重要な機能をいくつか搭載しています。
1. microSDカードスロット
言うまでもなく、microSDカードを物理的に挿入する部分です。バネ式のプッシュ・プッシュタイプが多く、抜き差しが容易です。
2. 電圧レギュレーター（3.3V電源）
microSDカードは、一般的に3.3Vの電圧で動作します。一方、Arduino Unoのように5Vで動作するマイコンボードもあります。
この電圧の違いを吸収するために、多くのモジュールには5V入力から3.3Vを生成する電圧レギュレーターが搭載されています。これにより、安定した電力供給を確保し、microSDカードの破損を防ぎます。
ESP32やESP8266のような3.3V系マイコンの場合でも、安定性向上のためにレギュレーターが搭載されていることがあります。
3. レベル変換回路（ロジックレベルシフター）
これも電圧関連の重要な機能です。マイコンの信号電圧（ロジックレベル）とmicroSDカードの信号電圧（3.3V）が異なる場合に、互換性を確保するためにレベル変換回路が組み込まれています。
例えば、Arduino Uno（5Vロジック）とmicroSDカード（3.3Vロジック）間で信号をやり取りする際、この回路が電圧レベルを適切に変換することで、誤動作や損傷を防ぎます。
4. SPI (Serial Peripheral Interface) 通信インターフェース
microSDカードとマイコン間のデータ通信は、主にSPI（エスピーアイ）通信プロトコルによって行われます。SPIは高速なシリアル通信方式で、以下の4つの主要な信号線を使用します。
- SCK (Serial Clock)： クロック信号を供給し、データの同期を取ります。
- MOSI (Master Out Slave In)： マイコン（マスター）からmicroSDカード（スレーブ）へデータを送信します。
- MISO (Master In Slave Out)： microSDカード（スレーブ）からマイコン（マスター）へデータを送信します。
- CS (Chip Select) または SS (Slave Select)： 複数のSPIデバイスがある場合、どのデバイスと通信するかを選択するために使用します。このピンをLowにすることで、特定のmicroSDカードモジュールが有効になります。
これらのピンをマイコンの対応するSPIピンに接続することで、データの読み書きが可能になります。
microSDカードシールドモジュールの選び方と注意点
数多くの種類のmicroSDカードシールドモジュールが市場に出回っています。最適なものを選ぶためには、いくつかのポイントを押さえておく必要があります。
1. マイコンボードとの互換性
- シールドタイプ： Arduino Unoなどのピン配置に合わせたシールド形式のモジュールは、差し込むだけで簡単に接続できます。
- ブレッドボード対応タイプ： ジャンパー線で接続するタイプは、様々なマイコンボード（ESP32, ESP8266, Raspberry Pi Picoなど）やカスタム基板に柔軟に対応できます。
- 動作電圧： 5V系マイコン用か、3.3V系マイコン用かを確認しましょう。多くのモジュールは両対応ですが、念のため確認が必要です。
2. 電圧レギュレーターとレベル変換回路の有無
安価なモジュールの中には、これらの保護回路が省かれているものもあります。
特に5V系マイコンを使用する場合は、必ず電圧レギュレーターとレベル変換回路が搭載されているモジュールを選びましょう。
これが不十分だと、microSDカードやマイコンが破損する可能性があります。
3. カードの種類とフォーマット
- SDHC/SDXC対応： 最近のモジュールはほとんど対応していますが、古い設計のものはSDHC（32GBまで）やSDXC（2TBまで）に対応していない場合があります。
- ファイルシステム： 一般的に、FAT16またはFAT32でフォーマットされたmicroSDカードがサポートされます。exFATはサポートされないことが多いので注意が必要です。
- SDカードの品質： 高速で信頼性の高いClass 10以上のmicroSDカードを使用することをお勧めします。安価な低品質カードは書き込みエラーやデータ破損の原因となることがあります。
4. コストパフォーマンス
機能や信頼性を考慮しつつ、予算に合ったモジュールを選びましょう。
ただし、あまりにも安価すぎる製品は、品質や保護機能が不十分な場合があるため、レビューなどを参考に慎重に選ぶことが重要です。
microSDカードシールドモジュール活用事例：あなたのアイデアを形にする
microSDカードシールドモジュールを導入することで、プロジェクトの可能性は大きく広がります。具体的な活用事例をいくつかご紹介します。
1. センサーデータロギング
最も一般的な用途の一つです。温度、湿度、気圧、照度、CO2濃度など、様々なセンサーから取得したデータを時系列でmicroSDカードに記録します。記録したデータは、PCで表計算ソフトやグラフ作成ツールを使って分析し、環境変化のパターンを把握したり、異常を検知したりするのに役立ちます。
- 例： 温室の環境データ監視、気象観測ステーション、冷蔵庫の温度ログ、CO2濃度モニタリング
2. イベントログ・デバッグログの記録
マイコンの動作状況、エラーメッセージ、ユーザーの操作履歴などをmicroSDカードに記録することで、システムが予期せぬ動作をした際のデバッグや原因究明に役立ちます。シリアル通信だけでは追いきれない詳細なログを保存できるため、トラブルシューティングの強力な武器となります。
- 例： 組み込みシステムの障害解析、セキュリティシステムのアクセスログ、ゲーム機のプレイ履歴
3. 設定ファイルの読み込み・更新
デバイスの動作パラメータ（センサーの閾値、ネットワーク設定、表示メッセージなど）をmicroSDカード内のテキストファイルとして保存し、起動時に読み込むことができます。
これにより、プログラムを再コンパイル・書き込みすることなく、設定を変更できるようになり、フィールドでのメンテナンスやユーザーによるカスタマイズが容易になります。
- 例： スマートホームデバイスの設定管理、ロボットの動作パラメータ調整、電子看板の表示内容変更
4. オーディオ・画像の保存と再生
小型のマイコンでも、microSDカードを使えば、大量のオーディオファイル（WAV, MP3など）や画像ファイル（BMP, JPGなど）を保存し、必要に応じて再生・表示することが可能になります。
- 例： DIYオーディオプレーヤー、デジタルフォトフレーム、音声アシスタント
5. データ交換・ファームウェアアップデート
microSDカードを介して、異なるデバイス間でデータを交換したり、新しいファームウェアファイルを転送してマイコンをアップデートしたりすることも可能です。
ネットワーク環境がない場所や、多数のデバイスを一括で更新したい場合に有効です。
まとめ：microSDカードシールドモジュールでプロジェクトの可能性を広げよう
microSDカードシールドモジュールは、マイコンプロジェクトにおけるデータ保存の課題を解決し、その可能性を飛躍的に広げるための強力なツールです。
大容量、非揮発性、PC連携の容易さといったメリットを最大限に活かすことで、データロギングから複雑なアプリケーションまで、幅広いアイデアを実現できます。
本記事で解説した機能や選び方、活用事例を参考に、ぜひあなたの次の電子工作プロジェクトにmicroSDカードシールドモジュールを取り入れてみてください。
データの力を活用することで、よりスマートで、より実用的なデバイスの開発が可能になるはずです。
