電子工作において、「モーターの回転数を変えたい」「LEDの明るさを調整したい」「サーボモーターの動作テストをしたい」という場面は非常に多くあります。
通常、これらを実現するにはArduinoやESP32、Raspberry Piなどのマイコンを使い、プログラムを書いてPWM（パルス幅変調）信号を出力させる必要があります。
しかし、「もっと手軽に、コードを書かずに、物理的なつまみやボタンですぐに信号を出したい」と思ったことはありませんか？

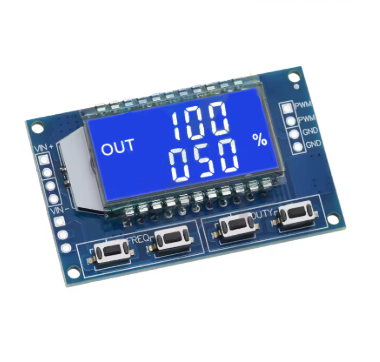

そこで登場するのが「PWMパルス信号発生器モジュール」です。
液晶ディスプレイ（LCD）を備え、ボタン操作だけで周波数やデューティ比を自由自在に変更できるこの小型モジュールは、デバッグ作業や簡易的な制御回路の構築において、まさに「救世主」とも呼べる便利さを提供します。
本記事では、PWMの基本原理から、市販されている主要なモジュールの特徴、具体的な活用事例、そして失敗しない選び方まで徹底解説します。
1. PWM（パルス幅変調）の基本原理をおさらい
PWM（Pulse Width Modulation）とは、デジタル信号の「ON（高電位）」と「OFF（低電位）」の時間比率を高速に切り替えることで、擬似的に電圧を制御する手法です。
デューティ比（Duty Cycle）とは？
PWMにおいて最も重要な概念がデューティ比です。1周期の時間（$T$）のうち、信号がONになっている時間の割合をパーセンテージで表したものです。
-
デューティ比 0%: 常にOFF（電圧 0V）
-
デューティ比 50%: 半分ON、半分OFF（平均電圧は入力の半分）
-
デューティ比 100%: 常にON（入力電圧と等しい）
周波数（Frequency）とは？
1秒間にパルスが何回繰り返されるかを示す値です（単位：Hz）。
-
低周波数（数Hz〜数100Hz）: サーボモーターの制御や、目に見える点滅。
-
高周波数（数kHz〜数100kHz）: モーターのうなり音（可聴域）を消すため、あるいは精密な電源制御。
2. PWMパルス信号発生器モジュールの主な特徴
AmazonやAliExpressなどのECサイトでよく見かける「XY-KPWM」や「XY-LPWM」といった型番のモジュールには、共通する優れた特徴があります。
(1) LCDディスプレイによる視覚化
現在の周波数とデューティ比がデジタル数字で表示されるため、テスターやオシロスコープがなくても、どのような信号が出ているか一目でわかります。
(2) 広い設定範囲
多くのモジュールが以下のスペックをカバーしています。
-
周波数範囲: 1Hz 〜 150kHz
-
デューティ比: 0% 〜 100%
-
精度: 各範囲で約 2% 以内
(3) 広い動作電圧（3.3V〜30V）
多くのモジュールが3.3Vから30Vまでの入力に対応しており、出力されるパルス信号の振幅（電圧の高さ）は入力電圧と等しくなります。
(4) シリアル通信（UART）対応
多くのモデルにはTX/RXピンが搭載されており、外部のPCやマイコンからコマンドを送って周波数やデューティ比を遠隔操作することも可能です。
3. PWMモジュールの主な種類と選び方
市場にはいくつかのバリエーションがありますが、用途によって選ぶべきモデルが異なります。
| モデル例 | 特徴 | 最適な用途 |
| 標準型 (XY-LPWM) | 基本的なボタン操作。シンプルで安価。 | LED調光、簡易的なファン制御、実験用信号源 |
| 高機能型 (XY-KPWM) | ケース入りでノブ（つまみ）による調整が可能。 | 実験ベンチへの固定、頻繁に値を変更する用途 |
| 多チャンネル型 | 2チャンネル〜3チャンネルの独立したPWM出力が可能。 | 複数のモーターを同時に、異なる速度で動かしたい場合 |
4. 実践！PWMパルス信号発生器の活用事例
このモジュールを1つ持っているだけで、電子工作の幅は劇的に広がります。
事例①：DCモーターの速度制御（MOSFET併用）
PWM信号発生器自体の出力電流は小さいため、直接大きなモーターを回すことはできません。しかし、MOSFETやモータードライバーと組み合わせることで、強力なDCモーターの速度をボタン1つでスムーズに調整できるようになります。
事例②：LEDの調光（ディマー）
照明用LEDテープなどの明るさを、チラつきを感じさせない高周波数（1kHz以上）で制御できます。自作の撮影用ライトや間接照明のコントローラーとして最適です。
事例③：サーボモーターの動作チェック
一般的なRCサーボモーターは、周波数 50Hz、パルス幅 0.5ms〜2.5ms（デューティ比 2.5%〜12.5% 程度）で動作します。マイコンでコードを書く前に、サーボが正常に動くか、可動範囲はどこまでかを簡単に確認できます。
事例④：矩形波（スクエアウェーブ）信号源として
オーディオ回路のテストや、デジタル回路のクロック信号の代用として使用できます。150kHzまで対応しているため、多くの実験に対応可能です。
5. 操作方法のコツ：小数点の位置に注意
多くの中国製PWMモジュールにおいて、周波数の表示形式には独特のルールがあります。設定時に迷わないよう覚えておきましょう。
-
XXX: 1Hz 〜 999Hz（小数点なし）
-
X.XX: 1.00kHz 〜 9.99kHz（小数点が100の位の後にあり）
-
XX.X: 10.0kHz 〜 99.9kHz（小数点が10の位の後にあり）
-
X.X.X: 1.0.0kHz 〜 1.5.0.0kHz（小数点が全箇所にある場合は 100kHz 〜 150kHz を指す）
6. 使用上の注意点
電流容量に注意
前述の通り、このモジュールの出力ピンから取り出せる電流は通常 5mA〜30mA 程度です。モーターや高輝度LEDを直接つなぐとモジュールが破損します。必ずトランジスタやMOSFETをゲート駆動用として挟んでください。
出力電圧の振幅
入力に12Vを供給している場合、出力されるパルスも12Vの高さになります。5V動作のマイコン（Arduinoなど）の入力ピンに直接入れるとマイコンが壊れる可能性があるため、電圧レベルの変換（分圧など）が必要です。
7. まとめ：電子工作の効率を一段階引き上げる
PWMパルス信号発生器モジュールは、わずか数百円から千円程度で購入できる非常にコストパフォーマンスの高いツールです。
電子工作ステーションや、Amazon等で入手可能です。
「コードを書く手間を省く」「物理的なインターフェースで直感的に操作する」「正確な信号を視覚的に確認する」という3つのメリットは、初心者からプロの開発者まで、あらゆる層に恩恵をもたらします。
これからモーター制御やLED調光のプロジェクトを始めるなら、まずはこのモジュールを1つ手に入れて、PWMの世界を体感してみることを強くおすすめします。
