こんにちは！
今回は、バッテリー駆動のポータブル機器開発において、その高効率と低消費電流で注目を集める昇降圧DC-DCコンバータIC「TPS63802」を徹底的に解説します。
スマートフォン、ウェアラブルデバイス、IoT機器など、限られたバッテリー容量を最大限に活かしたいエンジニアにとって、まさに救世主となるこのICのスペック、特徴、豊富なアプリケーション事例、そして設計時の重要なポイントまでを深掘りしていきます。
なぜTPS63802がポータブル機器開発で選ばれるのか？ - 高効率と低消費電流の重要性
バッテリー駆動のポータブル機器において、高効率と低消費電流は、製品の使いやすさ、動作時間、そして競争力を大きく左右する重要な要素です。
- 高効率: 電源回路の効率が高いほど、バッテリーから供給された電力を無駄なく負荷に供給できるため、バッテリーの持ち時間が長くなります。また、発熱を抑えることにも繋がり、小型化や信頼性向上に貢献します。
- 低消費電流（静止電流）： デバイスが動作していないスタンバイ状態や軽負荷時においても、電源IC自体の消費電流が低いほど、バッテリーの自然放電を抑え、長期間の使用待機を可能にします。
TPS63802は、これらの要求を高いレベルで両立しており、次世代のポータブル機器開発において不可欠な存在となりつつあります。
TPS63802の主要スペック詳細 - 高効率と低消費電流を実現する技術
TPS63802が優れた効率と低消費電流を実現している背景には、高度な設計技術と最適化された回路構成があります。その主要なスペックを詳しく見ていきましょう。
- 広い入力電圧範囲: 1.3V～5.5Vの入力電圧に対応。これにより、様々な種類のバッテリー（シングルセルLi-ion、複数セル乾電池など）や、USB電源など幅広い電源ソースからの安定した電力供給が可能です。
- 調整可能な出力電圧範囲: 1.8V～5.2Vの範囲で出力電圧を柔軟に設定可能。様々な負荷デバイスの要求電圧に対応できます。
- 高出力電流: 入力電圧が2.3V以上、出力電圧が3.3Vの場合、最大2Aの出力電流を供給可能。比較的高電力なポータブルデバイスにも対応できます。
- 驚異的な低静止電流: 通常動作時の静止電流はわずか11µA。シャットダウンモードではさらに0.5µAまで低減できます。これにより、バッテリーの長寿命化に大きく貢献します。
- 自動昇降圧動作: 入力電圧が出力電圧よりも高い場合（降圧）、低い場合（昇圧）、またはほぼ等しい場合でも、シームレスに動作モードを切り替え、安定した出力電圧を維持します。これにより、バッテリー電圧が変動する状況でも安定したシステム動作が可能です。
- パワーセーブモード (PSM): 軽負荷時には自動的にパルス周波数変調（PFM）動作に移行し、スイッチング損失を低減することで効率を最大化します。
- 強制パルス幅変調モード (FPWM): 低ノイズ動作が要求されるアプリケーション向けに、スイッチング周波数を固定するFPWMモードも選択可能です。
- 高効率: 広範囲の負荷条件において高い効率を実現。特に重要な軽負荷時においても効率低下を抑制します。
- 真の負荷切断機能: シャットダウン時に負荷を電源から完全に切り離すため、バッテリーの不要な消費を防止します。
- ソフトスタート機能: 起動時の過電流を抑制し、システムの安定性を高めます。
- 過電流保護、過電圧保護、過熱保護: デバイスとシステムを保護するための豊富な保護機能を内蔵しています。
- 小型パッケージ: 省スペース実装に貢献する小型SON/DFNパッケージを採用。
- 外付け部品の削減: 高集積化により、必要な外付け部品点数を削減し、基板面積とBOMコストの削減に貢献します。
これらの高度な機能と最適化された設計により、TPS63802はポータブル機器の電源ソリューションとして非常に魅力的な選択肢となります。

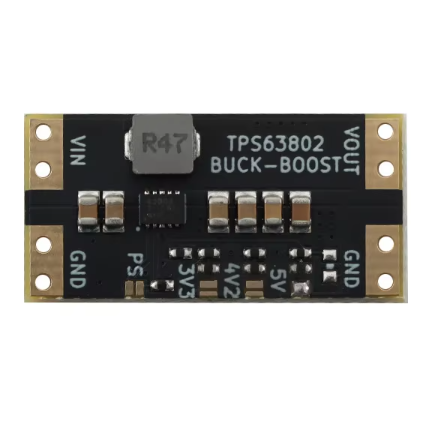

入手方法
秋月電子や電子工作ステーションで入手可能です。Amazonなどでも数は少ないですが、取り扱っているショップはありました↓
TPS63802の豊富なアプリケーション事例 - あらゆるポータブル機器の可能性を広げる
TPS63802の優れた特性は、様々な種類のポータブル機器において、その性能と利便性を向上させる上で重要な役割を果たします。
- スマートフォン、タブレット: バッテリー駆動時間の延長、安定した電圧供給による高性能化に貢献します。
- ウェアラブルデバイス (スマートウォッチ、フィットネストラッカーなど): 極めて低い静止電流により、数日間の連続使用を可能にし、小型化にも貢献します。
- IoT (Internet of Things) デバイス (センサーノード、ビーコンなど): 長期間のバッテリー動作が求められるため、TPS63802の低消費電流と高効率が不可欠です。
- ポータブル医療機器: 高い信頼性と安定した電力供給が求められるため、TPS63802の保護機能と高効率が重要となります。
- 携帯型ゲーム機: 長時間プレイを可能にし、安定したパフォーマンスを提供します。
- ハンディターミナル、POS端末: バッテリー駆動での長時間使用と、様々な周辺機器への安定した電力供給を実現します。
- ポータブルオーディオプレーヤー、ヘッドホン: 高音質を維持するための安定した電源供給と、バッテリー寿命の延長に貢献します。
- 小型カメラ、アクションカム: 長時間撮影を可能にし、安定した動作をサポートします。
- バッテリーバックアップシステム: 小型ながら効率的な昇降圧機能により、一時的な電源バックアップソリューションとして活用できます。
これらのアプリケーション例からもわかるように、TPS63802は、バッテリー駆動のあらゆるポータブル機器において、その性能向上と小型化、そして長寿命化に大きく貢献する可能性を秘めています。
TPS63802設計時の重要ポイント - 高効率と安定動作を実現するために
TPS63802の性能を最大限に引き出し、安定した動作を実現するためには、設計段階でいくつかの重要なポイントを考慮する必要があります。
- 適切な外付け部品の選定: インダクタ、コンデンサなどの外付け部品の定数や特性は、効率、リップルノイズ、過渡応答などに大きく影響します。データシートの推奨値を参考に、アプリケーションに最適な部品を選定する必要があります。
- 基板レイアウト: 高速なスイッチング動作を行うため、配線のインダクタンスや容量を最小限に抑えるような適切な基板レイアウトが不可欠です。特に、グラウンド配線や入力/出力コンデンサの配置は重要です。
- 熱設計: 高効率とはいえ、ある程度の発熱は避けられません。放熱を考慮した部品配置や、必要に応じてヒートシンクなどの対策を検討する必要があります。
- 保護回路の検討: 内蔵の保護機能に加えて、アプリケーションによっては外部の保護回路（過電圧保護素子など）の追加を検討する必要があります。
- ノイズ対策: スイッチングノイズが他の回路に影響を与えないように、適切なフィルタリングやシールド対策を施すことが重要です。
- 負荷特性の把握: 負荷の変動範囲や特性を正確に把握し、TPS63802が安定して動作できる範囲内であることを確認する必要があります。
- 評価と検証: 試作基板を用いて、効率、リップルノイズ、過渡応答、保護機能などを十分に評価し、設計の妥当性を検証することが重要です。
これらの設計上のポイントを遵守することで、TPS63802の持つポテンシャルを最大限に引き出し、高性能で信頼性の高いポータブル機器を開発することができます。
まとめ：TPS63802は次世代ポータブル機器開発のキーデバイス
TPS63802は、その高効率、低消費電流、そして柔軟な昇降圧動作により、バッテリー駆動のポータブル機器開発における電源ソリューションの新たなスタンダードを確立しつつあります。
スマートフォンからウェアラブルデバイス、そしてIoT機器まで、あらゆるポータブル機器のバッテリー寿命を劇的に向上させ、より長く、より快適なユーザーエクスペリエンスの実現に貢献します。
本記事を参考に、ぜひTPS63802をあなたの次世代ポータブル機器開発に採用し、革新的な製品の実現に挑戦してみてください。あなたのアイデアが世界を変えるかもしれません。
