私たちの周りは色とりどりの世界で溢れています。しかし、その微妙な色の違いを正確に数値化し、コンピューターに取り込むのは容易ではありませんでした。
そんな課題を解決してくれるのが、TCS3200カラー認識センサーモジュールです。
この小さなモジュールがあれば、様々な物体の色情報を簡単にデジタルデータとして取得し、あなたのアイデアをより豊かなものにすることができます。
この記事では、TCS3200の基本的な仕組みから、その魅力的な特徴、具体的な使い方、そして多様な応用例まで、徹底的に解説していきます。色の世界をデジタルに操る第一歩を、このTCS3200で踏み出してみませんか？
TCS3200とは？色の情報を手軽にデジタル化

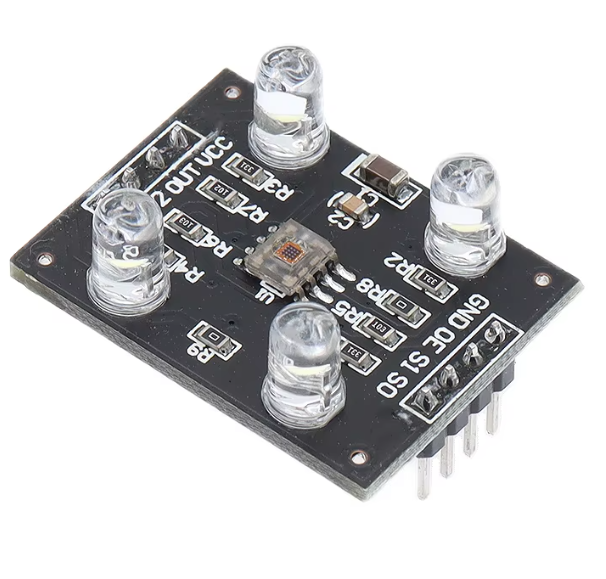

TCS3200は、TAOS (Texas Advanced Optoelectronic Solutions) 社が開発したカラー認識センサーICを搭載したモジュールです。このICは、光をRGB（赤・緑・青）の各色成分に分解し、それぞれの光の強さを周波数として出力する機能を備えています。この周波数をマイコンなどで読み取ることで、物体の色情報をデジタルデータとして取得できるのです。
従来のカラーセンサーと比較して、TCS3200は小型でありながら高い精度と分解能を持ち、さらに扱いやすいインターフェースを備えているため、電子工作初心者からプロフェッショナルまで、幅広い層に利用されています。
ちなみに、TCS3200はTCS230のアップグレード品になります。
入手方法
比較的入手しやすいセンサーで、Amazonや楽天でも入手可能です。
TCS3200の革新的な仕組み：光を色情報に変換する魔法
TCS3200の核心となるのは、シリコン基板上に配置された64個のフォトダイオードです。これらのフォトダイオードは、以下の4つのグループに分けられています。
- 16個の赤色フィルター付きフォトダイオード: 特定の波長の赤い光のみを透過させ、その強度を検出します。
- 16個の緑色フィルター付きフォトダイオード: 特定の波長の緑色の光のみを透過させ、その強度を検出します。
- 16個の青色フィルター付きフォトダイオード: 特定の波長の青色の光のみを透過させ、その強度を検出します。
- 16個のフィルターなしフォトダイオード (クリア): 全ての可視光を透過させ、入射光の強度を検出します。
これらのフォトダイオードは、チップ上で千鳥状に配置されています。この配置により、入力光のわずかなムラを平均化し、色認識の精度を向上させる効果があります。
さらに、同じ色のフィルターを持つ16個のフォトダイオードは並列に接続され、チップ全体に均等に分散配置されています。これにより、物体の位置による色の認識誤差を低減することができます。
そして、TCS3200の最大の特徴の一つが、2つのプログラム可能なピン (S2, S3) を用いて、目的のフィルターを動的に選択できる点です。これにより、一つのセンサーで赤、緑、青、そしてクリアの4種類の光の強度を順番に測定することが可能となり、柔軟な色認識システムを構築できます。
TCS3200の魅力的な特徴：高精度、柔軟性、そして使いやすさ
TCS3200は、その革新的な仕組みによって、以下のような多くの魅力的な特徴を備えています。
- 高精度な色認識:
- RGBの各色成分を個別に測定することで、人間の目に近い、高精度な色情報を取得できます。
- 千鳥状配置と均等分散配置されたフォトダイオードにより、外部環境光の影響を受けにくい安定した色認識が可能です。
- 動的なフィルター選択による柔軟性:
- プログラムによってリアルタイムに測定する色のフィルターを切り替えられるため、様々な色の物体を効率的に認識できます。
- クリアフィルターを使用することで、単純な光の強度センサーとしても利用可能です。
- 調整可能な出力スケール:
- 2つのプログラム可能なピン (S0, S1) を用いて、出力周波数スケールを100%、20%、2% のいずれかに設定できます。
- これにより、マイコン側のカウンターの測定範囲に合わせて出力周波数を調整でき、様々なマイコンや測定環境に柔軟に対応できます。例えば、低速な周波数カウンターを使用する場合でも、スケールを小さくすることで正確な測定が可能になります。
- 幅広い出力周波数範囲:
- センサーの一般的な出力周波数範囲は 2 Hz ～ 500 kHz であり、高速な色の変化にも対応できます。
- 簡単なインターフェース:
- 8ピンのSOIC表面実装パッケージで提供され、デジタル出力であるため、マイコンとの接続が容易です。
- わずかなピン数で、高度な色認識機能を実現できます。
- 低消費電力:
- 小型でありながら、低消費電力で動作するため、バッテリー駆動のアプリケーションにも適しています。
- コンパクトなサイズ:
- 小型なモジュールであるため、組み込みスペースが限られたデバイスにも容易に搭載可能です。
- 豊富な情報とライブラリ:
- Arduinoをはじめとする様々なマイコンプラットフォームで利用するための情報やライブラリが豊富に存在するため、初心者でも比較的容易に扱うことができます。
TCS3200の多様な応用例：色の識別から品質管理まで
TCS3200の小型さ、高精度さ、そして柔軟性は、様々な分野での応用を可能にします。
- ロボットの視覚: ロボットが物体の色を認識し、色に基づいて行動を制御する（例：色のついたブロックを識別して仕分ける）。
- 製品の品質管理: 製品の色が規格通りであるかを自動で検査する（例：食品の色、塗料の色、印刷物の色）。
- 色の選別: 色の異なる物体を自動で選別する（例：リサイクル工場での色の分別、宝石の選別）。
- カラーマッチング: 異なる物体の色を比較し、一致するかどうかを判定する（例：ペイントの色合わせ、布の色合わせ）。
- 環境モニタリング: 光の色スペクトルを分析し、水質や大気の状態を監視する。
- インタラクティブアート: 光の色に反応するインタラクティブなアート作品を制作する。
- 教育分野: 光の三原色や色の認識に関する実験教材として活用する。
- 照明制御: 周囲の色環境に合わせて照明の色や明るさを自動調整するスマートライティングシステム。
- 医療分野: 特定の試薬の色変化を検出し、生体反応をモニタリングする。
TCS3200を使う上での注意点：より正確な色認識のために
TCS3200をより正確に利用するためには、いくつかの注意点があります。
- 適切な照明: 安定した白色光源の下で測定を行うことが推奨されます。光源の色温度が変化すると、測定結果に影響を与える可能性があります。
- センサーと物体の距離: センサーと測定対象物との距離を一定に保つことで、安定した測定結果が得られます。距離が近すぎたり遠すぎたりすると、光の反射や入射角が変化し、測定精度が低下する可能性があります。
- 遮光: 周囲の不要な光がセンサーに入り込まないように、適切な遮光対策を行うことが重要です。
- キャリブレーション: より高い精度を求める場合は、既知の色の物体を用いてセンサーのキャリブレーションを行うことを推奨します。
- 出力周波数の処理: OUTピンから出力される周波数を正確に測定するために、マイコンのタイマー/カウンター機能を適切に設定する必要があります。
- 電源の安定性: センサーに供給する電源が不安定だと、測定結果にノイズが混入する可能性があります。安定した電源を使用してください。
まとめ：TCS3200で広がる色の可能性
TCS3200カラー認識センサーモジュールは、私たちの周りの豊かな色彩情報をデジタルに捉え、様々なアプリケーションに活用できる強力なツールです。その革新的な仕組み、魅力的な特徴、そして比較的容易な扱いやすさから、電子工作愛好家だけでなく、産業分野においてもその可能性が広がっています。
この記事を参考に、ぜひTCS3200を活用して、あなたのアイデアに鮮やかな色彩と新たな機能を与えてみてください。色の世界をデジタルに操る楽しさを、きっと発見できるはずです。
