乾燥から解放！植物の健康を支える賢い味方、土壌湿度制御モジュール XH-M214 の徹底解説

植物を育てる上で、水やりは最も重要な管理の一つです。しかし、「いつ、どれくらいの水をあげればいいのか？」と悩む方も少なくないでしょう。

水やりのタイミングや量を間違えると、根腐れを引き起こしたり、乾燥させて枯らしてしまう原因にもなりかねません。

そんな悩みを解決し、植物の生育を最適にサポートしてくれるのが、今回ご紹介する土壌湿度制御モジュール XH-M214です。

この小さなモジュールは、土壌の水分量をリアルタイムに監視し、設定した範囲内で自動的に給水を制御してくれる、まさに植物愛好家にとって頼れる存在。

この記事では、XH-M214の基本的な仕組みから、その魅力的な特徴、具体的な使い方、注意点、そして様々な応用例までを徹底的に解説していきます。

賢い水やりで、あなたの植物をより健康に、より豊かに育ててみませんか？

XH-M214とは？植物の水分管理を自動化するスマートデバイス

XH-M214は、土壌に挿入されたセンサーによって土壌の水分量を検出し、あらかじめ設定した上限値と下限値に基づいて、ポンプなどの給水デバイスを自動的に制御するモジュールです。

これにより、人が手を介さずとも、植物にとって最適な土壌水分量を維持することが可能になります。

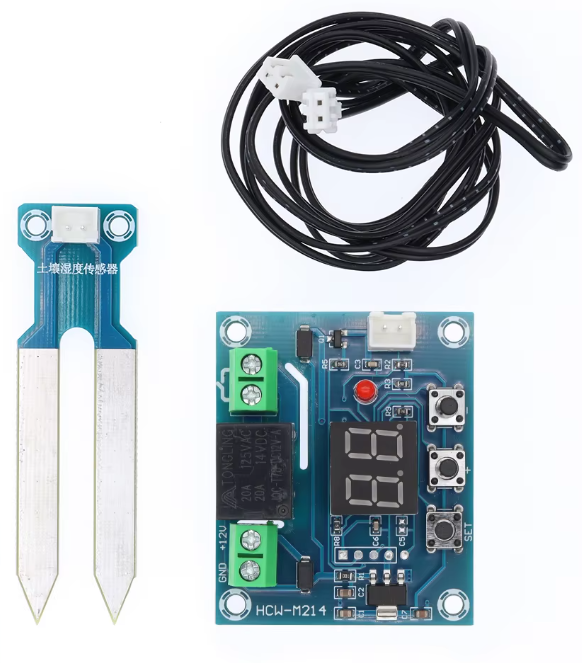

モジュールには、現在の土壌湿度を表示するデジタルディスプレイ、給水開始と停止の湿度を設定するためのボタン、そして給水デバイスを接続するためのリレー出力端子が搭載されています。

直感的な操作で簡単に設定できるため、電子工作初心者の方でも比較的容易に扱うことができます。

XH-M214の革新的な仕組み：土壌の渇きを感知し、潤いを届ける

XH-M214の中核となるのは、土壌水分センサーとそれを制御するマイコンチップです。

土壌水分センサー: 一般的に、XH-M214に付属している土壌水分センサーは、土壌の電気伝導率を利用して水分量を測定します。

土壌中の水分が多いほど電気を通しやすくなり、水分が少ないほど電気を通しにくくなる性質を利用しています。センサーの2本のプローブ間に微弱な電流を流し、その抵抗値を測定することで、土壌水分量を相対的な値として検出します。
マイコンチップ: モジュールに搭載されたマイコンチップは、土壌水分センサーから送られてくる抵抗値を読み取り、あらかじめ設定された上限値と下限値を比較します。
リレー制御: 比較の結果、土壌水分量が下限値を下回った場合、マイコンはリレーをONにし、接続されたポンプなどの給水デバイスに通電を開始します。逆に、土壌水分量が上限値を上回った場合、マイコンはリレーをOFFにし、給水を停止します。
デジタルディスプレイ: 現在の土壌湿度や設定値は、モジュールに搭載されたデジタルディスプレイにリアルタイムで表示されます。これにより、ユーザーは土壌の状態や制御の状態を一目で確認することができます。
設定ボタン: 上限値と下限値は、モジュールに搭載されたボタンを使って簡単に設定できます。通常は、「SET」ボタンを押して設定モードに入り、「+」ボタンと「-」ボタンで値を調整します。

XH-M214の魅力的な特徴：簡単操作、自動制御、そして安心の管理

XH-M214は、そのシンプルな設計と高度な機能性により、多くの魅力的な特徴を備えています。

簡単な設定と操作: デジタルディスプレイとボタンによる直感的なインターフェースにより、誰でも簡単に給水開始と停止の湿度を設定できます。複雑なプログラミングは不要です。
完全自動制御: 設定された範囲内で土壌水分量を自動的に維持するため、水やりの手間を大幅に削減できます。忙しい方や、水やりを忘れがちな方にとって非常に便利です。
過剰な水やり防止: 設定した上限値を超えると自動的に給水を停止するため、根腐れのリスクを低減し、植物の健康な生育をサポートします。
乾燥による水切れ防止: 設定した下限値を下回ると自動的に給水を開始するため、植物が乾燥によって枯れてしまうのを防ぎます。
リアルタイムな湿度表示: 現在の土壌湿度をデジタルディスプレイで常に確認できるため、土壌の状態を把握しやすく、必要に応じて設定値を調整することができます。
幅広い用途に対応: 家庭菜園、プランター栽培、鉢植え、スマートガーデニングシステムなど、様々な植物の栽培環境で使用できます。
リレー出力による多様なデバイス制御: ポンプだけでなく、電磁弁など、リレーで制御可能な様々な給水デバイスを接続できます。
省電力設計: 通常動作時の消費電力が少ないため、長期間の運用でも電気代を気にする必要がありません。
コンパクトなサイズ: 設置場所を選ばないコンパクトな設計です。

XH-M214の基本的な使い方：接続から設定、そして自動給水

XH-M214を実際に使用する基本的な手順は以下の通りです。

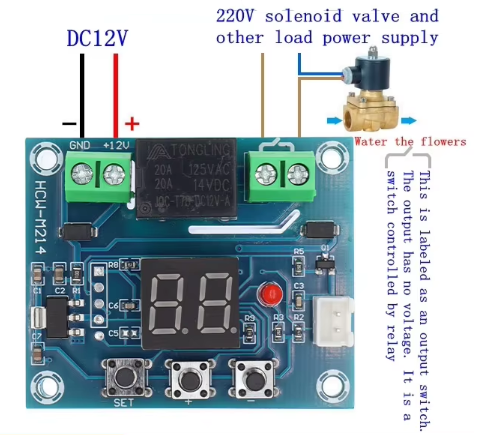

センサーの接続: 付属の土壌水分センサーのケーブルを、XH-M214モジュールのセンサー入力端子にしっかりと接続します。センサーのプローブ部分は、測定したい土壌に適切な深さまで挿入します。
給水デバイスの接続: ポンプや電磁弁などの給水デバイスの電源ケーブルを、XH-M214モジュールのリレー出力端子に接続します。リレー出力は通常、ノーマルオープン（NO）とコモン（COM）の端子で構成されています。

給水デバイスの電源回路が、リレーがONになった際に導通するように接続します。
電源の接続: XH-M214モジュールの電源入力端子に、適切な電圧（通常はDC12V）の電源を接続します。極性を間違えないように注意してください。
上限値の設定: モジュールの「SET」ボタンを短く押すと、上限値の設定モードに入ります。デジタルディスプレイに「HI」などの表示が現れ、現在の設定値が点滅します。
「+」ボタンと「-」ボタンを使って、希望の上限湿度値を設定し、再度「SET」ボタンを押して確定します。
下限値の設定: 上限値の設定後、続けて「SET」ボタンを短く押すと、下限値の設定モードに入ります。デジタルディスプレイに「LO」などの表示が現れ、現在の設定値が点滅します。

「+」ボタンと「-」ボタンを使って、希望の下限湿度値を設定し、再度「SET」ボタンを押して確定します。
自動給水の開始: 設定が完了すると、モジュールは自動的に土壌湿度の監視を開始します。土壌水分量が下限値を下回るとリレーがONになり給水デバイスが作動し、上限値を上回るとリレーがOFFになり給水が停止します。
動作の確認: デジタルディスプレイで現在の土壌湿度を確認しながら、設定した上限値と下限値で給水が自動的に開始・停止することを確認します。

XH-M214を使う上での注意点：安全かつ効果的な運用のために

XH-M214を安全かつ効果的に使用するためには、以下の点に注意する必要があります。

センサーの耐久性: 付属の土壌水分センサーは、長期間土壌に挿入したまま使用すると、腐食する可能性があります。定期的にセンサーの状態を確認し、必要に応じて交換してください。

より耐久性の高いステンレス製の土壌水分センサーなどを別途用意するのも有効です。

リレーの負荷容量: 接続する給水デバイスの消費電力が、XH-M214モジュールのリレーの最大負荷容量を超えないように注意してください。過負荷はリレーの故障の原因となります。
防水対策: XH-M214モジュール自体は防水仕様ではありません。屋外で使用する場合は、雨水などが直接かからないように、適切な防水ケースに入れるなどの対策が必要です。
電源の安定性: モジュールに供給する電源が不安定だと、誤動作の原因となる可能性があります。安定した電源を使用してください。
設定値の調整: 植物の種類や生育段階、土壌の種類、気候条件などによって、最適な土壌水分量は異なります。植物の状態を観察しながら、上限値と下限値を適切に調整してください。
定期的な動作確認: 自動給水システムが正常に動作しているか、定期的に確認してください。ポンプの故障やセンサーの異常などが発生した場合、植物に適切な水やりが行われない可能性があります。
センサーの挿入場所: 土壌水分センサーは、植物の根の近くなど、代表的な水分量を測定できる場所に挿入してください。
凍結対策: 冬季など、土壌が凍結する可能性がある環境では、センサーや給水システムが破損するのを防ぐための対策が必要です。

XH-M214の多様な応用例：家庭菜園からスマート農業まで

XH-M214の自動制御機能と簡単な操作性は、様々な分野での応用を可能にします。

家庭菜園の自動水やり: 庭の畑やプランターに設置することで、野菜やハーブなどの水やりを自動化し、収穫量の向上や品質の安定化に貢献します。
鉢植えの自動管理: 複数の鉢植えの水やりを個別に管理するのは大変ですが、XH-M214を各鉢に設置することで、最適な水分量を自動で維持できます。
スマートガーデニングシステム: Raspberry PiやArduinoなどのマイコンと組み合わせることで、より高度なスマートガーデニングシステムを構築できます。

例えば、インターネット経由での遠隔監視や、気象データに基づいた自動的な水やり調整などが可能です。
植物工場: 大規模な植物工場において、XH-M214を複数導入することで、栽培環境全体の土壌水分量を効率的に管理し、生産性の向上に貢献します。
研究・教育分野: 植物の生育と土壌水分の関係を研究するための実験装置や、学生向けの教材として活用できます。
自動灌水システムのDIY: ゴルフ場や公園などの自動灌水システムを、XH-M214と電磁弁などを組み合わせてDIYすることも可能です。
ペットの自動給水システム: 土壌水分センサーを応用することで、ペットの飲み水の残量を監視し、自動的に給水するシステムを開発することも考えられます。
