電子工作や電源回路の設計に欠かせない重要な部品の一つに、インダクター（コイル）があります。
特に、古典的でありながら今なお広く使われているのが、アキシャルリードインダクターです。
抵抗器やダイオードのような見た目でありながら、その内部には電流の変化に逆らう「誘導作用」という特性が秘められており、回路の安定化やノイズ除去に不可欠な役割を果たしています。
この記事では、SEO（検索エンジン最適化）を意識したキーワードを盛り込みながら、アキシャルリードインダクターの基本的な構造、特性、そして電子工作や電源回路で活用するための具体的な選び方を詳しく解説します。
アキシャルリードインダクターとは？ その基本と構造

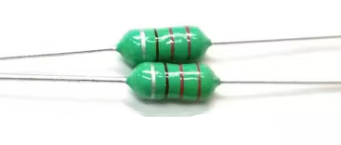

アキシャルリードインダクターとは、その名の通り、部品本体に対して軸方向（アキシャル）にリード線（端子）が引き出されているインダクターのことです。
その形状は、抵抗器やセラミックコンデンサとよく似ており、主に基板に穴を開けて部品を差し込むスルーホール実装（DIP）に適しています。
1. 構造と種類
アキシャルリードインダクターの基本的な構造は、磁性体または非磁性体のコア（芯）に銅線を巻いたものです。
-
フェライトコア型: 内部にフェライトなどの磁性体コアを使用しているタイプです。大きなインダクタンス値を得やすく、ノイズフィルターや低周波回路、電源回路（チョークコイル）に利用されます。
-
空芯型（または非磁性コア型）: 内部にコアがないか、樹脂などの非磁性体コアを使用しているタイプです。インダクタンス値は小さくなりますが、高周波特性に優れているため、無線回路や高周波フィルターに使用されます。
アキシャルリードインダクターの主要な活用分野
インダクターは、電流の変化を抑え、電気エネルギーを磁気エネルギーとして蓄えるという特性から、多岐にわたる電子回路で利用されます。
1. ノイズ除去（チョークコイル）
インダクターの最も一般的な用途の一つが、**ノイズフィルター（チョークコイル）**としての使用です。
-
直流電流（DC）: ほとんど抵抗なくスムーズに流す。
-
交流電流（AC）/ノイズ: 周波数が高くなるほどインピーダンス（交流抵抗）が大きくなり、流れを妨げる。
この特性を利用し、電源ラインに挿入することで、外部から侵入する高周波ノイズや、スイッチング電源が発生させるスパイクノイズを効果的に除去し、回路の安定性を高めます。
2. L/C共振回路とフィルター回路
インダクター（L）とコンデンサー（C）を組み合わせることで、特定の周波数の電流だけを通したり、遮断したりするフィルター回路が構成できます。
3. DC-DCコンバータ（電源回路）
近年、特に重要性が増しているのが、昇圧型や降圧型DC-DCコンバータでのエネルギー蓄積機能です。
-
インダクターは、スイッチング素子がオフの間にエネルギーを磁気として蓄え、スイッチング素子がオンになった際にそのエネルギーを放出することで、効率的な電圧変換と平滑化（電流をなめらかにする）を行います。
高性能なIoTデバイスの電源効率を左右する重要な役割を果たします。
🛒 アキシャルリードインダクターを選ぶ際の重要スペック
アキシャルリードインダクターをプロジェクトで使う際、インダクタンス値（H）以外に確認すべき重要スペックがいくつかあります。
1. 許容電流（定格電流）
インダクターに流せる最大の直流電流値です。
-
問題: 定格電流を超えると、巻線が過熱したり、磁気飽和を起こしたりする可能性があります。
-
磁気飽和: コアの磁束密度が限界に達し、インダクタンス値が急激に低下する現象です。電源回路では、インダクタンスが低下するとノイズが増え、回路が不安定になります。
-
対策: 使用する最大電流に対して、十分なマージン（余裕）を持った定格電流のインダクターを選びましょう。
2. DCR (直流抵抗)
インダクターの巻線が持つ抵抗値です。
-
影響: DCRが大きいと、電流が流れる際にジュール熱として電力が消費され、発熱の原因となり、電源効率を悪化させます。
-
対策: 特に高効率な電源回路では、できるだけDCRが小さい（つまり、太い巻線を使用している）インダクターを選ぶ必要があります。
3. Q値（Quality Factor）
インダクターの品質を表す指標です。
-
意味: Q値は、インダクターが蓄えるエネルギーと、抵抗として失われるエネルギーの比率を示します。
-
用途: 高周波回路や共振回路では、損失の少ないインダクター、すなわちQ値が高いものが求められます。
まとめ：電子工作におけるアキシャルリードインダクターの価値
アキシャルリードインダクターは、表面実装部品（SMD）が主流の現代においても、その堅牢な構造と簡単な取り扱いから、電子工作や教育分野、そして高電力が必要な電源回路のプロトタイピングで重要な地位を保ち続けています。
適切なインダクタンス値、許容電流、そして低DCRを持つインダクターを選ぶことが、安定したIoTデバイスや高効率な電源回路を設計するための鍵となります。
この記事を参考に、あなたのプロジェクトに最適なアキシャルリードインダクターを見つけ、回路の安定化と性能向上を実現してください。
