オーディオ体験を劇的に変える！DACデコーダモジュール PCM5102A のすべて

近年、デジタルオーディオの普及に伴い、スマートフォン、PC、ネットワークプレーヤーなど、様々なデバイスで音楽を楽しむ機会が増えました。

しかし、これらのデジタル音源をアナログ信号に変換するD/Aコンバータ（DAC）の性能は、最終的な音質を大きく左右する重要な要素です。

特に、より高音質を追求したいオーディオ愛好家や、自作オーディオ機器、IoTデバイスにクリアな音質を組み込みたいエンジニアにとって、高性能ながら手軽に利用できるDACモジュールは非常に魅力的な存在です。

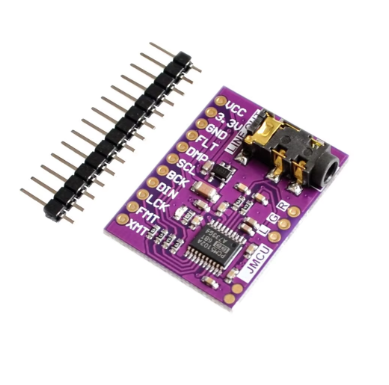

今回ご紹介するのは、テキサス・インスツルメンツ（TI）社の高性能DACチップ PCM5102A を搭載したデコーダモジュールです。

このモジュールは、その優れた音質と使いやすさから、多くのオーディオプロジェクトで採用されています。

本記事では、DACデコーダモジュール PCM5102A の基本的な特徴から、詳細な動作原理、音質の秘密、具体的な利用方法、そして設計時の注意点まで、徹底的に深掘りしていきます。

PCM5102Aの導入を検討している方から、その性能を最大限に引き出したい方まで、すべての方に役立つ情報を提供します。

1. DACデコーダモジュール PCM5102A とは？なぜ注目されるのか？

PCM5102Aを搭載したDACデコーダモジュールは、デジタルオーディオ信号（I2S形式が一般的）を受け取り、高品位なアナログオーディオ信号に変換するための基板です。

このモジュールがオーディオ界隈で注目される理由は、以下の優れた特徴にあります。

高性能DACチップ PCM5102A 搭載:
- テキサス・インスツルメンツ（TI）社製のPCM5102Aは、最大32bit/384kHzのPCMデータに対応する高性能DACチップです。これは、CD音質（16bit/44.1kHz）をはるかに超えるハイレゾ音源の再生にも対応できることを意味します。
- 高いS/N比（信号対ノイズ比）とダイナミックレンジを実現し、クリアで情報量豊かなサウンドを提供します。
ゼロコンフィギュレーション（Zero-Configuration）:
- PCM5102Aチップの大きな特徴の一つは、ハードウェアモードで動作できることです。これにより、マイクロコントローラなどによる複雑なI2C制御が不要で、I2S信号を入力するだけでDACが自動的に動作します。

  これは、電子工作初心者にとっても非常に扱いやすいポイントです。
低ノイズ・高音質設計:
- モジュールとして提供される場合、通常、DACチップの性能を最大限に引き出すための低ノイズ電源回路や、アナログ出力フィルターが適切に設計されています。これにより、クリアでパワフルなアナログオーディオ出力を得ることができます。
小型・省スペース:
- DACチップと必要最低限の周辺部品が小型基板に集約されているため、様々なプロジェクトに組み込みやすいサイズです。
広い応用範囲:
- Raspberry Piなどのシングルボードコンピュータのオーディオ出力強化、自作オーディオプレーヤー、PCオーディオインターフェース、プロフェッショナルオーディオ機器のプロトタイピングなど、多岐にわたる用途で活躍します。
コストパフォーマンス:
- その優れた音質と機能性を考慮すると、非常に手頃な価格で入手できる点も人気の理由です。

2. PCM5102Aの動作原理と音質の秘密：なぜ高音質なのか？

PCM5102Aは、高度なΔΣ（デルタシグマ）変調技術と、TI独自のDirectPath™技術を組み合わせることで、高音質を実現しています。

2.1. デジタル信号からアナログ信号へ：D/A変換の基本

D/Aコンバータ（DAC）は、デジタルオーディオデータ（0と1の羅列）を、スピーカーやヘッドホンを駆動できる連続的なアナログ電圧信号に変換する役割を担います。

PCM5102Aの場合、この変換プロセスは以下のようになります。

I2S信号入力:
- PCM5102Aは、オーディオ機器で広く使われるデジタルオーディオインターフェースであるI2S (Integrated Interchip Sound) 形式のデジタル信号を受け取ります。

  I2Sは、データ（SDATA）、ワードセレクト（WS）、ビットクロック（BCLK）の3本の信号線で構成され、同期の取れたデジタルオーディオ伝送を可能にします。
- モジュールは、入力されたI2S信号をPCM5102Aチップに正確に供給します。
デジタルフィルターとオーバーサンプリング:
- 入力されたデジタルオーディオデータは、PCM5102A内部のデジタルフィルターによって処理されます。このフィルターは、アナログ変換後のノイズを除去し、信号の精度を高める役割があります。
- また、オーバーサンプリングという技術が使われます。これは、元のサンプリング周波数よりもはるかに高い周波数でデータをサンプリングし直すことで、量子化ノイズを可聴帯域外に追いやる（ノイズシェーピング）効果があります。

  これにより、アナログフィルターの負担が軽減され、より自然でクリアな音質が得られます。
ΔΣ（デルタシグマ）変調:
- PCM5102Aの核となるD/A変換方式は、ΔΣ変調です。これは、デジタル信号を非常に高速な1ビットのパルス列に変換し、そのパルスの密度（パルス密度変調）でアナログ信号の振幅を表現する技術です。

  この方式は、高い解像度と低ノイズを実現するのに非常に優れています。
アナログフィルター:
- ΔΣ変調された1ビットのパルス列は、DACの出力段に接続されたアナログフィルターを通過します。

  このフィルターは、高周波のパルス成分を除去し、滑らかで連続的なアナログ波形を生成します。
DirectPath™技術によるDCオフセット除去:
- PCM5102Aの大きな特長の一つが、TI独自のDirectPath™技術です。一般的なDACチップのアナログ出力には、DC（直流）オフセット電圧が発生し、これを除去するために出力段に大きな容量のコンデンサ（カップリングコンデンサ）を挿入する必要がありました。

  しかし、これらのコンデンサは音質に影響を与えたり、スペースを取ったりする要因となります。
- DirectPath™技術は、内部でこのDCオフセットをキャンセルする回路を内蔵しているため、出力カップリングコンデンサが不要になります。

  これにより、音響信号経路から余計な部品が取り除かれ、よりストレートでクリアなサウンド、低音のレスポンス向上、そして省スペース化が実現されます。これは、特に自作オーディオでは大きなメリットです。

3. DACデコーダモジュール PCM5102A の具体的な利用方法

PCM5102A搭載モジュールは、そのシンプルさから様々なプロジェクトに組み込むことができます。

3.1. Raspberry Pi 用オーディオDACとして

Raspberry Pi は、I2Sインターフェースを標準で搭載しており、PCM5102Aモジュールとの相性は抜群です。

接続: Raspberry Pi のGPIOピンからI2S信号（BCLK, LRCLK/WS, SDATA）と電源（3.3Vまたは5V, GND）をPCM5102Aモジュールに接続します。
設定: Raspberry Pi のOS（Raspberry Pi OSなど）上で、ALSAなどのオーディオ設定を行い、PCM5102AをDACとして認識させます。通常、dtparam=audio=onや特定のオーバーレイ設定（例: dtoverlay=hifiberry-dacなど、モジュールによって異なる）をconfig.txtに追加するだけで設定が完了することが多いです。
活用: これにより、Raspberry Piをハイレゾ対応のネットワークオーディオプレーヤーや、高音質なメディアセンターとして利用できます。Moode Audio, Volumio, RuneAudioなどのオーディオ向けOSを使用すると、さらに簡単に高音質環境を構築できます。

3.2. その他のマイクロコントローラ（Arduinoなど）との連携

STM32などのI2S対応マイクロコントローラであれば、PCM5102Aと組み合わせて様々なオーディオプロジェクトを作成できます。

Arduino UnoのようなI2S非対応のボードでも、ソフトウェアI2Sライブラリを使えば限定的に利用可能ですが、処理能力やタイミングの制約があります。

デジタルオーディオエフェクター: マイク入力などのアナログ信号をADCでデジタル化し、DSPなどで処理した後、PCM5102Aでアナログに戻して出力する。
シンセサイザー/音源モジュール: マイクロコントローラで生成したデジタル音源データをPCM5102Aで高音質に再生する。

3.3. 自作ポータブルヘッドホンアンプ/DAC

小型で低消費電力という特性から、モバイルバッテリーと組み合わせることで、高音質なポータブルDAC/ヘッドホンアンプの自作も可能です。

スマートフォンやPCからUSB-I2S変換モジュールを介してデジタル信号を入力し、PCM5102Aでアナログ変換、その後小型のヘッドホンアンプ回路に接続します。

入手方法

電子工作ステーションや、Amazonなどでも入手可能です。

リンク

4. 設計・導入時の注意点と音質をさらに高めるヒント

PCM5102A搭載モジュールは手軽に導入できますが、最高の音質を引き出すためには、いくつかのポイントに注意が必要です。

電源の品質:
- デジタル回路とアナログ回路の電源は、可能な限り分離し、それぞれに低ノイズの安定化電源を使用することが理想的です。特にアナログ出力は電源ノイズの影響を大きく受けます。
- モジュールへは安定した電源を供給し、ノイズフィルター（フェライトビーズなど）やデカップリングコンデンサを適切に配置することで、電源からのノイズ混入を防ぎます。
グランド（GND）の配線:
- デジタルGNDとアナログGNDは、DACチップの近くで一点に接続する「一点アース」を意識した配線が理想的です。GNDループを避けることで、ノイズの混入を防ぎ、S/N比を向上させます。
I2S信号の品質:
- I2S信号の配線は、できるだけ短く、ノイズの影響を受けにくいように配慮する必要があります。

  適切なインピーダンス整合や、シールド線の使用も検討できます。特にBCLKやLRCLKといったクロック信号は、ジッター（タイミングの揺らぎ）の影響を受けやすいため、注意が必要です。
ジッター対策:
- ジッターは、D/A変換の精度を低下させ、音質に悪影響を及ぼします。PCM5102Aは内部でジッター抑制機能を持っていますが、入力されるI2S信号の品質が良いに越したことはありません。

  高精度なクロック源（TCXOなど）を使用したり、ジッタークリーナーを導入したりすることで、音質をさらに向上させることが可能です。
アナログ出力回路:
- PCM5102Aの出力はラインレベルですが、後段に接続するヘッドホンアンプやプリアンプの入力インピーダンスとの整合性も考慮が必要です。

  高品質なオペアンプを用いたバッファ回路を追加することで、ドライブ能力を向上させ、後段への影響を最小限に抑えることができます。
筐体とシールド:
- 外部からの電磁ノイズ（EMI/RFI）がモジュールに悪影響を及ぼすことがあります。金属製ケースや適切なシールドを施すことで、外部ノイズの混入を防ぎ、音質を保護できます。
ファームウェア/ソフトウェアの設定:
- Raspberry Piなどの場合、OSのオーディオ設定や、使用する再生ソフトウェア（例えばMPDなど）の設定によって、音質が最適化されることがあります。

  排他モードでの再生（Bit-Perfect再生）や、適切なサンプリングレートの設定を確認しましょう。
