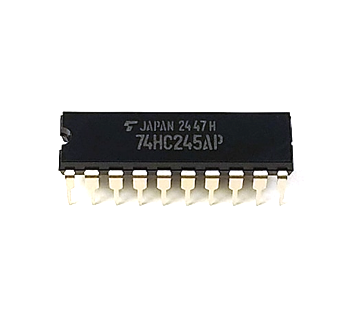

1. TC74HC245APとは？：データバスの混雑を解消する「双方向バッファ」
TC74HC245APを一言で表現するなら、「3ステート（スリーステート）出力を備えた、8回路入りの高速CMOS双方向バスバッファ」です。
文字にすると難しそうですが、要するに「8本のデジタル信号を、右から左、あるいは左から右へ、交通整理しながらまとめて通してくれるIC」です。
型番の「TC74HC245AP」を細かく分解すると、このICの素性がよく見えてきます。
-
TC： 東芝（TOSHIBA）製ロジックICの冠マーク
-
74： 世界標準の標準ロジックICファミリー
-
HC： High-speed CMOS（高速かつ省電力なCMOS技術を採用）
-
245： 双方向バスバッファという機能を表す共通規格番号
-
AP： DIP（Dual Inline Package）という、ブレッドボードに挿しやすい足の長い形状
電子工作の初心者から産業機器の設計者まで、「245のDIPタイプ」と言えば、一発でこの形が伝わるほどの定番中の定番です。
2. なぜ必要？「バッファ」と「3ステート」の超重要な役割
「マイコンのピンとデバイスを直接ワイヤーで繋いじゃダメなの？」と思う方もいるでしょう。単純な1対1の通信ならそれでも動くことはあります。
しかし、複数のデバイスが同じ線を共有する「データバス」や、長い配線を引き回すシステムでは、直接接続はトラブルの元になります。
TC74HC245APが真価を発揮するのは、以下の2つの高度な仕組みを持っているからです。
① 「バッファ（緩衝器）」としての電気的強化
マイコンのピンから出力される電流は、実は微々たるものです。そこに長い配線や複数のデバイスを繋ぐと、信号の波形がなまってしまい、データが化けたり（誤作動）、最悪の場合はマイコンが過電流で焼き切れたりします。
TC74HC245APは、入力されたヘロヘロの信号を内部で綺麗に整え、「電気的なパワーを増幅して」次のデバイスへ送り出してくれます。これによって、ノイズに強い頑丈な回路が作れます。
② 「3ステート（ハイ・インピーダンス）」という魔法の状態
通常のデジタル信号は「0（Low）」か「1（High）」の2つの状態しかありません。しかし、このICには「ハイ・インピーダンス（Hi-Z）」という第3の状態があります。
これは、電気的に「回路から完全に切り離された（存在しない）状態」を作る機能です。
例えば、1つのマイコンに対して、2つのディスプレイが同じデータ線を共有しているとします。両方が同時にしゃべると信号が衝突して壊れてしまいますよね。
TC74HC245APを間に挟んでおけば、「今はAのディスプレイだけ接続し、Bのディスプレイはハイ・インピーダンスにして回路から隠す」という制御が簡単にできるのです。
3. TC74HC245APのピン配置と「2つの司令塔」
TC74HC245APは20本のピンを持っています。そのうち8本がAグループ（A1〜A8）、もう8本がBグループ（B1〜B8）というデータ用のピンです。残り4本が電源と、このICの挙動をコントロールする「2つの重要ピン」です。
DIR（Direction：方向制御）ピン
このピンを「High」にするか「Low」にするかで、データの流れる向きを瞬時に切り替えます。
-
DIR = High： Aグループから入力された信号が、Bグループから出力される（$A \rightarrow B$）
-
DIR = Low： Bグループから入力された信号が、Aグループから出力される（$B \rightarrow A$）
スイッチ一つで道路の「一方通行の向き」を逆転させるようなイメージです。
/G（Output Enable：出力イネーブル）ピン
※型番によっては「OE」と表記されることもあります（頭にスラッシュがついているのは、Lowの時に有効という意味です）。
このピンは、IC全体の「活動スイッチ」です。
-
/G = Low： ICがアクティブになり、DIRで決めた方向に信号を通します。
-
/G = High： A側もB側もすべて「ハイ・インピーダンス（切断状態）」になり、データバスから完全に孤立します。
4. プロも愛用する実用例：どんなシーンで使うのか？
このICの特徴を理解すると、回路設計のアイデアがどんどん湧いてきます。特に代表的な活用シーンを3つ挙げましょう。
① 異電圧間の「レベルシフト（3.3V $\rightarrow$ 5V）」
現代のマイコン（Raspberry PiやESP32など）の多くは「3.3V駆動」です。しかし、使いたい大型ディスプレイやリレーモジュールが「5V駆動」であることはよくあります。
3.3Vの信号を5Vのデバイスに入力すると、「電圧が足りなくて認識されない」という現象が起きます。
ここでTC74HC245APの出番です。このICの電源（VCC）に「5V」を供給しておきます。
実は、HCシリーズのロジックICは、「3.3Vの入力信号でも、しっかりとHighとして認識してくれる（※条件あり）」という特性を持っています。そして、出力側からは綺麗な「5V」の信号を吐き出してくれます。
これを利用して、安全かつ高速な3.3Vから5Vへの電圧変換（アップコンバート）として広く使われています。
② マイコンのピン不足を解消する「バスマルチプレクス」
マイコンのピン数には限りがあります。複数のセンサーやメモリを繋ぎたいとき、データ線をすべて共通化（バス化）し、それぞれのデバイスの手前にTC74HC245APを配置します。
アクセスしたいデバイスの「/Gピン」だけをLowにすることで、限られたマイコンのピンで大量の周辺機器を制御できるようになります。
③ 物理的なトラブルからマイコンを守る「プロテクター」
外部と長いケーブルで接続するようなシステム（例えば、自作ラジコンの受信機と本体の間など）では、外部からの静電気や配線のショートといったリスクが常にあります。
もしもの事があったとき、高価なメインマイコンに直接ダメージがいかないよう、安価なTC74HC245APを「防波堤」として間に挟む設計があります。
最悪の場合でも、数百円のこのICが身代わりになってくれるため、システムの修理が最小限で済みます。
5. 技術仕様（スペック）のここを見ろ！
エンジニアが選定の際に見る、主要なスペックを分かりやすくまとめました。
-
電源電圧（VCC）： 2.0V 〜 6.0V
-
3.3Vシステムでも5Vシステムでも、どちらの電源でも柔軟に動作します。
-
-
出力電流（IOUT）： ±6mA（VCC=4.5V時）
-
ロジック信号を駆動するには十分すぎるタフさを持っています。
-
-
伝搬遅延時間（tpd）： 約9ns（ナノ秒 = 10億分の9秒）
-
非常に高速に信号が通り抜けるため、数MHz〜数十MHzの高速なSPI通信や並列データ転送にも遅延なく追従できます。
-
-
動作温度範囲： -40℃~ 85℃
-
産業用機器や厳しい冬の屋外環境でも問題なく動作するタフネス設計です。
-
6. 設計時の「落とし穴」：知っておくべき注意点
天才的な設計者でも、以下のポイントを怠ると回路が不安定になります。実装時は必ず意識してください。
① バイパスコンデンサ（パスコン）をケチらない
TC74HC245APは8回路の信号を同時にひっくり返す（High/Lowを切り替える）ことができるため、その瞬間に電源ラインに一瞬大きめの電流が流れます。
これが電源ノイズとなり、自分自身や周りのICを誤作動させることがあります。
必ず、ICのVCCピンとGNDピンのできるだけ近い場所に、0.1$\mu\text{F}$程度の積層セラミックコンデンサ（パスコン）を配置してください。
これがあるかないかで、回路の安定性が天と地ほど変わります。
② 未使用の入力ピンを「浮かせない」
8回路のうち、例えば4回路しか使わなかったとします。このとき、使わなかった残りの入力ピンを何も繋がずに放置（オープン）にしてはいけません。
CMOS構造のICは入力インピーダンスが非常に高いため、浮いたピンがアンテナのようになって周囲のノイズを拾い、内部のトランジスタが中途半端にオン・オフを繰り返してしまいます。
これが「異常発熱」や「無駄な電流消費」の原因になります。
使わない入力ピンは、必ずGNDかVCCのどちらかに固定（プルアップまたはプルダウン）してください。
7. まとめ：迷ったらツールボックスに入れておくべき1冊の辞書のようなIC
テクノロジーが進化し、あらゆる機能が1つのチップに収まる時代になりました。
しかし、異なるデバイス同士を繋ぎ、システム全体の信頼性を担保する現場において、TC74HC245APのような「シンプルで頑丈なロジックIC」の需要が消えることはありません。
-
電圧の壁をスマートに超える。
-
信号の衝突を完璧に防ぐ。
-
微弱な信号を力強く増幅する。
この地味ながらも偉大な機能を、極めて高い信頼性で提供してくれる東芝のTC74HC245APは、電子工作バッグにいくつか常備しておくだけで、いざという時のトラブル解決力を何倍にも高めてくれます。
ぜひ活躍させてみてください！
