現代の電子工作や組み込みシステム開発において、特にIoTデバイス、ウェアラブル、そしてバッテリー駆動のアプリケーションでは、マイクロコントローラ（マイコン）選びがプロジェクト成功の鍵を握ります。
求められるのは、単なる処理能力だけでなく、限りなく小さなサイズ、極限までの低消費電力、そして手頃なコストという複合的な要素です。

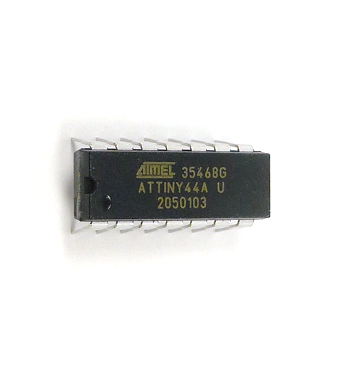

そんな厳しい要求に応えるべく登場したのが、Atmel社（現在はMicrochip Technologyの一部）が誇るAVRマイクロコントローラシリーズの逸品、ATTINY44A です。
その「Tiny」な名前に反して、想像以上の多機能性と堅牢性を兼ね備えています。Arduinoライクな手軽な開発環境も相まって、多くの電子工作愛好家やプロのエンジニアから、新たな定番として注目を集めています。
本記事では、ATTINY44A の基本的な特徴から、その多機能性、具体的な活用例、そして設計時のポイントまで、簡潔に解説します。ATTINY44Aの導入を検討している方も、すでに使用している方も、ぜひ参考にしてください。
1. ATTINY44A とは？小型プロジェクトに選ばれる理由
ATTINY44A は、AVRアーキテクチャに基づいた高性能な8ビットのマイクロコントローラです。その主な魅力は、以下の点に集約されます。
- 超小型パッケージ: 14ピンDIPやSOIC/TSSOPパッケージで提供され、指先ほどの小さな基板にも容易に実装できます。ウェアラブルデバイスや極小センサーモジュールなど、スペースが限られるアプリケーションに最適です。
- 豊富な汎用I/Oピン: 小さなサイズにもかかわらず、12本の汎用入出力（GPIO）ピンを提供。デジタル入出力、アナログ入力、PWM出力、シリアル通信など、多様な外部デバイスとのインターフェースが可能です。
- 極めて低い消費電力: バッテリー駆動を前提としたアプリケーションにとって決定的なメリットです。複数のスリープモードを搭載し、適切に利用することで、nAオーダーの超低消費電流を実現。小型ボタン電池1つで数ヶ月から数年にわたる長期稼働が期待できます。
- 内蔵機能の充実:
- フラッシュメモリ（4KB）、SRAM（256バイト）、EEPROM（256バイト）を搭載。
- 多彩なペリフェラル: 8/16ビットのタイマー/カウンタ（PWM出力可能）、10ビット分解能の8チャンネルADC、I2C/SPIをソフトウェアで実装するためのユニバーサルシリアルインターフェース (USI)、プログラム暴走を防ぐウォッチドッグタイマー (WDT)、そして外部部品なしで動作可能な内部オシレータを内蔵しています。
- フラッシュメモリ（4KB）、SRAM（256バイト）、EEPROM（256バイト）を搭載。
- 高いコストパフォーマンス: 多機能性、小型性、低消費電力性能を考慮すると、非常に手頃な価格で入手でき、試作から量産まで費用対効果が高いです。
- Arduino互換の開発環境: 非公式ながら、Arduino IDEを使った開発が可能。豊富なライブラリやコミュニティの恩恵をATTINY44Aプロジェクトに活用できます。
入手方法
秋月電子や電子工作ステーションで購入するのが安価で無難です。Amazonなどでも入手は可能ですが、値段が高い場合が多いです。
2. ATTINY44A の主要機能ピン
ATTINY44A の14ピンパッケージは、限られたピン数の中に多くの機能が詰め込まれています。
- VCC (Pin 14) / GND (Pin 7): 電源供給とグランド。
- PA0 - PA7 (Pin 13, 12, 11, 10, 9, 8, 2, 1): Port A のI/Oピン。デジタル入出力、ADC入力、USI機能（I2C/SPI）、PWM出力などを兼ね備えます。
- PB0 - PB3 (Pin 3, 4, 5, 6): Port B のI/Oピン。デジタル入出力、タイマー/カウンタ機能を提供します。
- !RESET (PB3/Pin 4): マイコンのリセットピン。
- AREF (PA1): ADCの基準電圧入力。
3. ATTINY44A の主な応用事例
ATTINY44Aの特性は、様々な小型・低消費電力プロジェクトに理想的です。
- IoTセンサーノード: バッテリー駆動の温度、湿度、光センサーなどのデータ収集と無線送信。
- ウェアラブルデバイス: スマートリングや活動量計などの小型電子機器の制御。
- LED照明・調光コントローラ: PWMによるLEDの調光やアニメーション制御。
- スマートホーム・オートメーション: ワイヤレススイッチや簡易的なセンサーモジュール。
4. 設計時のポイントとトラブルシューティング
ATTINY44Aを最大限に活用し、安定したシステムを構築するために、いくつか注意点があります。
- フューズビットの設定: クロック源など重要な設定はフューズビットで制御されます。誤った設定はマイコンを動作不能にする可能性があるので注意が必要です。
- 電源の品質とデカップリング: 安定した電源供給と、マイコンの近くに適切なデカップリングコンデンサを配置することが、ノイズ対策と安定動作に不可欠です。
- 消費電力の最適化: バッテリー駆動では、スリープモードの活用が最も重要です。不要なペリフェラルを停止させ、未使用ピンを適切に処理することで、消費電流を最小限に抑えられます。
- プログラミング時のトラブル: プログラムが書き込めない場合、配線ミス、電源供給の不安定、フューズビットの誤設定が主な原因です。一つずつ確認しましょう。
5. まとめ：ATTINY44A が拓く、小型・省電力時代の新たなスタンダード
ATTINY44A は、その極めてコンパクトなサイズと徹底的な低消費電力設計の中に、8ビットマイコンとしての優れた機能と豊富な汎用I/Oピンを凝縮した、まさに「小さな巨人」と呼ぶにふさわしいマイクロコントローラです。
Arduino IDEでの開発が可能なため、プログラミング学習者からプロフェッショナルまで、幅広いユーザーにとって非常に魅力的な選択肢となっています。
IoTデバイスからウェアラブル機器、バッテリー駆動のセンサー、スマートホームデバイス、そして趣味の電子工作まで、ATTINY44A はあなたの革新的なアイデアを現実のものとするための強力なツールとなるでしょう。
