電子工作の可能性を無限に広げる！多機能センサーモジュール GY-91 の全貌

今日の電子工作やIoTプロジェクトの進化は目覚ましく、より高度な機能を実現するためには、環境や物体の状態を正確に捉えるセンサー技術が不可欠です。

特に、姿勢、動き、位置、そして環境因子といった多岐にわたる情報を一つのモジュールで取得できることは、プロジェクトの効率化と複雑性の軽減に大きく貢献します。

まさにその要求に応える画期的なソリューションが、GY-91 センサーモジュールです。

複数の高性能センサーをコンパクトな基板に統合したこのモジュールは、ArduinoやRaspberry Piのようなマイクロコントローラと組み合わせることで、ドローン、ロボット、気象観測、位置トラッキングなど、これまで想像もしなかったようなアプリケーションを実現する道を開きます。

本記事では、GY-91 がなぜ電子工作愛好家やプロのエンジニアにとって魅力的なのか、その構成センサー、動作原理、そして具体的な応用例を詳細かつ徹底的に解説します。

GY-91 をこれからあなたのプロジェクトに組み込もうと考えている方から、その多機能性を深く理解したい方まで、すべての方にとって役立つ情報を提供します。

1. GY-91 とは？コンパクトなボディに秘められた驚きの多機能性

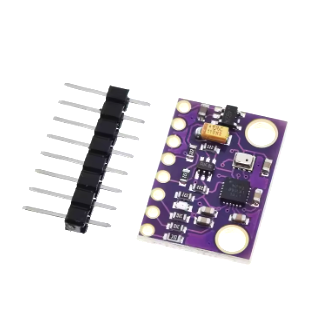

GY-91 は、単一の小型基板上に複数の高性能MEMS（Micro-Electro-Mechanical Systems）センサーと気圧センサーを統合した、非常に汎用性の高いセンサーモジュールです。その核をなすのは、以下の主要なセンサーICです。

• MPU-9250 (IMU: 慣性計測ユニット):
  • 3軸加速度センサー: X, Y, Z方向の直線加速度を測定します。このデータから、重力方向を検知して物体の傾きや姿勢の変化を把握できます。また、動きの検出や衝撃の測定にも利用されます。


  • 3軸ジャイロセンサー: X, Y, Z軸周りの角速度（回転速度）を測定します。物体の回転運動をリアルタイムで追跡し、姿勢の安定性や回転方向の検出に不可欠です。


  • 3軸地磁気センサー (AK8963): 地球の磁場（地磁気）を測定します。このデータは、電子コンパスとして方位を検出するために使われたり、加速度センサーやジャイロセンサーのデータと組み合わせることで、より正確な姿勢推定（いわゆる「センサーフュージョン」）を行うために利用されます。

    建物内や磁場の乱れがある場所での方位検出の精度を高めるために重要な役割を果たします。


• BMP280 (気圧・温度センサー):
  • 気圧センサー: 大気圧を測定します。大気圧は高度と密接な関係があるため、このセンサーは高精度な高度計として機能します。気圧の変化を検出することで、わずかな高度の変化も捉えることができます。


  • 温度センサー: 周囲の温度を測定します。この温度データは、気圧測定の精度を補正するために利用されるだけでなく、独立した環境温度モニターとしても活用できます。



つまり、GY-91 は、たった一つのコンパクトなモジュールで、加速度、角速度、地磁気、気圧、そして温度という5種類の重要な物理量を同時に、かつ高精度に測定できる能力を持っているのです。

この多機能性こそが、GY-91 を多種多様なプロジェクトで活用できる「万能センサーモジュール」たらしめている所以です。

複雑な姿勢制御システムから、正確な高度測定、電子コンパス、そして環境のモニタリングまで、これ一つで多くの機能を実現できるため、部品点数の削減、回路設計の簡素化、そして開発時間の短縮に大きく貢献します。

入手方法

Amazonや楽天市場、電子工作ステーションなどで2000円前後で売られています。

優れた機能だけあって、やや高めのセンサーです。

リンク

2. GY-91 の通信インターフェース：シンプルさと高速性の選択

GY-91 モジュールは、マイクロコントローラとの間でセンサーデータをやり取りするための主要な通信インターフェースをサポートしています。これらのインターフェースを理解することは、あなたのプロジェクトにGY-91を効果的に統合するために不可欠です。

• I2C (Inter-Integrated Circuit):

  • 特徴: わずか2本の信号線（SDA: データ線、SCL: クロック線）で通信が可能です。バス上に複数のI2Cデバイスを接続できるため、配線が非常にシンプルになります。

    これは、特に部品点数を減らしたい小型のプロジェクトや、複数のセンサーを統合したい場合に大きなメリットとなります。


  • 通信速度: SPIに比べて通信速度は控えめですが、多くの一般的なセンサーアプリケーションでは十分な速度を提供します。


  • GY-91での利用: GY-91に搭載されているMPU-9250とBMP280の両方がI2C通信をサポートしています。そのため、ほとんどの電子工作プロジェクトでは、配線の手軽さからI2Cインターフェースが選択されることが一般的です。



• SPI (Serial Peripheral Interface):

  • 特徴: 4本以上の信号線（MOSI, MISO, SCK, CSなど）が必要ですが、I2Cよりも高速な通信が可能です。

    これは、リアルタイム性が非常に重視されるアプリケーションや、大量のデータを高速に転送する必要がある場合に有利です。


  • GY-91での利用: MPU-9250はSPI通信もサポートしていますが、BMP280はI2Cのみの対応となります。

    したがって、GY-91のすべてのセンサー（MPU-9250とBMP280の両方）を使用したい場合は、通常はI2Cインターフェースを選択することになります。

    特定のアプリケーションでMPU-9250のデータのみを高速に取得したい場合は、SPIを選択することも可能です。

プロジェクトの要件に応じて、どちらのインターフェースが最適かを選択することが重要です。

一般的には、Arduinoのようなボードで手軽に始める場合はI2Cが推奨され、より高速なデータ取得や複雑なシステム構築を目指す場合はSPIも検討の余地があります。

3. GY-91 の活用事例：アイデア次第で広がる無限の可能性

GY-91 の多機能性は、非常に幅広いアプリケーションでの活用を可能にします。その汎用性の高さから、個人レベルの電子工作から産業応用まで、様々な分野でその能力を発揮します。

• ドローン・マルチコプターのフライトコントローラ:
  • 姿勢制御: 加速度センサーとジャイロセンサーのデータは、機体のロール、ピッチ、ヨーといった姿勢をリアルタイムで検出し、安定した飛行を維持するために不可欠です。

    これらのデータに基づき、フライトコントローラはモーターの出力を調整します。


  • 方位維持: 地磁気センサーは、機体の絶対的な向き（方位）を検出する電子コンパスとして機能します。

    これにより、ドローンは指定された方向へ正確に飛行したり、自動飛行モードでウェイポイントを辿ったりすることができます。


  • 高度維持: 気圧センサーは、機体の現在の高度を精密に測定します。これにより、ドローンは一定の高度を維持したり、正確な着陸や離陸を行ったりすることが可能になります。


• 自律移動ロボット:
  • バランス制御: 二足歩行ロボットや倒立振子ロボットにおいて、GY-91は重心の傾きや角速度を検出し、バランスを維持するための重要なフィードバックを提供します。


  • ナビゲーション: ロボットの自己位置推定（デッドレコニング）や、特定の軌道を辿るための姿勢情報源として機能します。また、段差や傾斜の検出にも利用されます。


  • ロボットアーム制御: ロボットアームの各関節の角度や速度を正確に制御し、繊細な作業や繰り返し動作の精度を向上させます。


• ウェアラブルデバイス・スポーツ分析:
  • 活動量計: 歩数計、ランニング距離、消費カロリーの推定など、ユーザーの身体活動をトラッキングします。


  • スポーツフォーム解析: ゴルフスイング、テニスのストローク、ランニングフォームなどを分析し、パフォーマンス向上に役立つデータを提供します。


  • 姿勢矯正: 長時間座っている際の姿勢の悪化を検知し、ユーザーに通知するスマートチェアやスマートウェア。


• 気象観測・環境モニタリングステーション:
  • 高度計: 登山やパラグライダーなど、高度変化を測定する機器に組み込むことができます。また、建物内でのフロア判別などにも応用可能です。


  • 気圧計: 大気圧の変化を継続的に記録し、天気予報の簡易的な予測や、気圧性頭痛などの健康管理に応用できます。


  • 温度計: 周囲の環境温度を監視し、スマート農業でのハウス内の温度管理や、データセンターの温度監視などに利用できます。


• IoT (Internet of Things) デバイス:
  • スマートホーム: ドアや窓の開閉検知、家電製品の傾き検知、不審な振動検知によるセキュリティシステムへの応用。


  • スマート農業: 傾斜地の農地の状態監視、灌漑システムの自動化に役立つデータを提供。


  • スマートファクトリー: 生産ライン上の製品の傾きや振動を監視し、品質管理や異常検知に貢献します。


• GPS補完・屋内測位:
  • GPS信号が届かない屋内空間やトンネル、高層ビル群の中などでは、GPSによる正確な位置特定が困難になります。

    GY-91の慣性センサーデータ（加速度、ジャイロ）を利用したデッドレコニング（慣性航法）により、GPSの弱点を補い、一時的な位置推定や経路追跡を可能にします。


• カメラのスタビライザー・ジンバル:
  • GY-91の姿勢データを活用することで、カメラの手ブレをリアルタイムで検出し、モーターを制御してブレを打ち消すシステムを構築できます。これにより、より滑らかな映像を撮影することが可能になります。


• インタラクティブアート・ジェスチャー認識:
  • ユーザーの身体の動きや物体の傾きを検知し、それに応じて光、音、映像に変化を与えるインタラクティブなアート作品やエンターテイメントシステムに応用できます。ゲームコントローラのジェスチャー入力にも利用可能です。

これらの応用例は、GY-91が提供する多機能性と可能性のほんの一部に過ぎません。あなたの創造力とアイデア次第で、GY-91 は様々な分野で革新的なソリューションを生み出す強力なツールとなるでしょう。

4. GY-91 を最大限に活用するための設計のヒントと注意点

GY-91 は非常に扱いやすいセンサーモジュールですが、そのポテンシャルを最大限に引き出し、安定した信頼性の高いシステムを構築するためには、いくつかの重要な設計上の考慮事項と注意点があります。

• 安定した電源供給の確保:

  • GY-91モジュールは通常3.3V～5Vの電源電圧で動作しますが、内蔵されているMPU-9250とBMP280の推奨動作電圧は3.3Vです。

    多くのGY-91モジュールには3.3Vのレギュレータが搭載されているため、5V入力でも問題なく動作するように設計されていますが、使用するモジュールの具体的な仕様（データシート）を必ず確認してください。


  • センサーデータは電源ノイズに非常に敏感です。安定したクリーンな電源を供給することが、正確な測定値を得るための基本です。

    電源ラインには、センサーモジュールの近くに適切な容量のデカップリングコンデンサ（例えば0.1uFや10uFの積層セラミックコンデンサ）を配置し、電源ノイズを吸収することが推奨されます。



• 物理的ノイズと振動への対策:

  • 加速度センサーやジャイロセンサーは、モジュール自体の振動や衝撃に直接影響を受けます。

    そのため、測定対象の動きだけを正確に捉えるためには、モジュールをしっかりと固定し、モーターやその他の振動源から離して配置することが重要です。


  • 必要であれば、ゴム製のダンパーや防振シートなどを使用して、物理的な振動がセンサーに伝わるのを軽減する防振対策を施すことを検討してください。



• センサーデータのキャリブレーション（校正）:

  • 地磁気センサー: 周囲の磁性体（電源ケーブル、モーター、金属製の筐体など）からの磁気的な影響を受けやすく、その影響によって正確な方位が検出できなくなることがあります。

    そのため、使用する環境で地磁気キャリブレーションを必ず実行する必要があります。

    一般的には、モジュールを様々な方向に回転させてデータを取得し、その環境下での磁場の影響（オフセットやスケールファクター）を補正します。これには「ソフトアイアン」と「ハードアイアン」のキャリブレーションが含まれます。


  • 加速度センサー・ジャイロセンサー: 製造ばらつきや温度ドリフトにより、初期のオフセット（バイアス）が存在する場合があります。センサーを完全に静止させた状態でデータを取得し、その平均値をオフセットとして差し引くことで、より正確な測定値を期待できます。



• センサーフュージョン（データ融合）による姿勢推定:

  • 加速度センサーは重力方向を検知できますが、動きがあると慣性力も検出するため、正確な姿勢把握が困難になります。

    ジャイロセンサーは角速度を正確に測定しますが、時間の経過とともに積分誤差が蓄積し、ドリフトと呼ばれる現象が発生します。地磁気センサーは方位を検出できますが、周囲の磁気ノイズに弱いです。


  • これらの個々のセンサーの欠点を補い合い、より正確で安定した姿勢（ロール、ピッチ、ヨーといった角度）を推定するためには、カルマンフィルターや相補フィルターなどのセンサーフュージョンアルゴリズムを適用することが不可欠です。

    これらのアルゴリズムは、各センサーの特性と信頼性を考慮してデータを統合し、ドリフトやノイズの影響を最小限に抑えます。

    多くのIMU関連のライブラリには、これらの高度なアルゴリズムが既に組み込まれているか、利用できる機能が提供されています。



• データレートと消費電力のバランス:

  • 各センサーのデータ取得レート（サンプリング周波数）は、アプリケーションのリアルタイム性と消費電力のバランスを考慮して設定します。

    高速なデータレートはより正確な動きの検出を可能にしますが、その分、消費電力が増加します。バッテリー駆動のデバイスでは、このバランスが特に重要になります。



• 温度ドリフトの影響:

  • MEMSセンサーの出力は、温度によってわずかに変化する温度ドリフト特性を持っています。BMP280の温度データを利用して、MPU-9250からのセンサーデータに対する温度補正を行うことで、測定の安定性をさらに向上させることができます。

これらのポイントを考慮して設計することで、GY-91 の性能を最大限に引き出し、あなたのプロジェクトの信頼性と精度を向上させることができます。

6. まとめ：GY-91 が開く、電子工作の新たな扉

GY-91 センサーモジュールは、そのコンパクトなサイズに、3軸加速度、3軸ジャイロ、3軸地磁気、気圧、そして温度という5つの重要な物理量を測定できる驚異的な能力を秘めています。

この多機能性により、かつては複数の高価なセンサーや複雑な回路、そして高度な知識が必要だった様々な機能が、より手軽に、より低コストで、そしてより簡単に実現できるようになりました。

ドローンの高精度な姿勢制御からロボットの自律移動、ウェアラブルデバイスの活動量計、さらには環境モニタリングやスマートホームシステムまで、GY-91 はあなたの電子工作プロジェクトの可能性を無限に広げてくれるでしょう。

本記事で解説したGY-91の構成、動作原理、通信インターフェース、そして具体的な応用事例と設計時の注意点を参考に、適切なセンサーデータの活用法、そして何よりも重要なキャリブレーションとセンサーフュージョンをマスターすることで、GY-91 の真のパワーを引き出し、あなたの革新的なアイデアを形にしてください。

未来のIoTデバイスやスマートシステムは、このような高性能で多機能なセンサーモジュールから生まれることでしょう。
